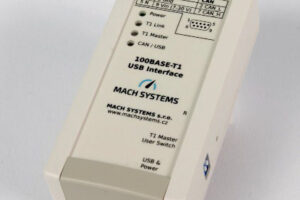

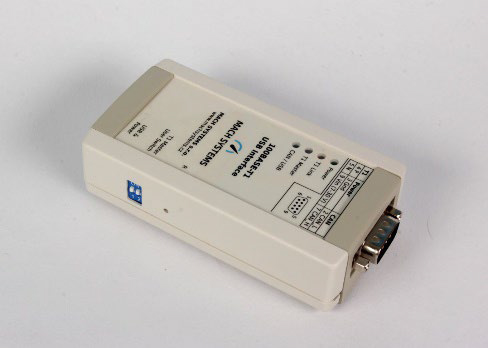

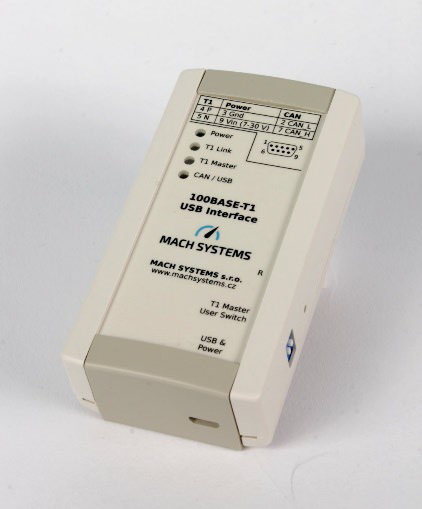

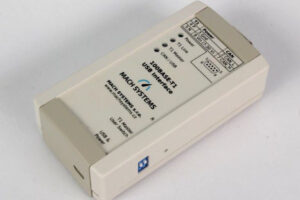

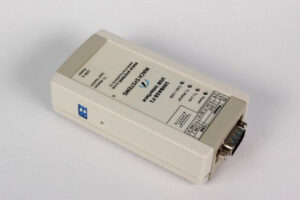

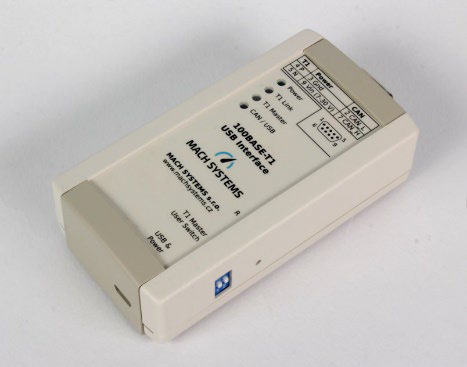

100BASE-T1 USB Interface

100BASE-T1 USB Interface

100BASE-T1USBintereface(メディアコンバーター)は、100BASE-T1ネットワークをUSBポートを備えた任意のコンピューターに接続します。コンバータは、USBポートに接続するとイーサネットネットワークインターフェイスカードとして機能します。このインターフェースは、カメラやECUなどのOPENAllianceBroadR-Reach(OABR)ポートを備えた車載イーサネットデバイスを、オンボードネットワークカードを必要とせずに任意のPCに直接接続するのを容易にします。

このインターフェイスは、シールドされていないツイストペアIEEE100BASE-T1(IEEE802.3bw)ポートとUSB-LANポートとの間にポイントツーポイントリンクを確立し、ネットワークインターフェイスカードとして機能し、ユーザーがIPアドレスやマスクなどのネットワークアダプタのパラメータを設定できるようにします。このコンバータは、DSUB9(BroadR-Reach、CANバス)とMicro-USBコネクタを備えています。OABRチャネルのマスター/スレーブ構成は、スイッチボタンまたはプログラムによって選択されます。さらに、このデバイスはUSB-CANインターフェースとして同時に使用できます。

100BASE-T1 USB Interface

主な特徴

•100BASE-T1(IEEE802.3bw)-USB-LANインターフェース
•USB2.0ネットワークアダプタカードとして動作
•オンボードのディップスイッチまたはプログラムによるマスター/スレーブ構成
•USB-CANインターフェースとして使用可能
•USB電源
•4ステータスLED
•T1およびCANバス用のDSUB9コネクタ、USB2.0用のMicro-USB
•OABRスレーブの自動極性検出
•T1ケーブルのメディアテスト–不足、カットオフ、インピーダンスの不一致を検出できます
•100BASE-T1テストモード生成
•テーブルトップまたはDINレールマウント
•USBCOMポート(CDC)およびCANバスを介した構成と診断

また、CANバスまたはUSBの仮想シリアル・ポートを介して、100BASE-T1トランスレシーバ(PHY)のSMIレジスタにアクセスすることもできます。これにより、信号強度の評価、T1ポートの極性の検出、ケーブルエラーの診断のためのBroadR-Reachメディアテストの実行、PHYパラメータの微調整、および一般的にレジスタの読み取りと書き込みを行うことができます。

100BASE-T1 USB Interface

USB-CANインターフェース

このデバイスは、USB-CANインターフェースとして同時に使用できます。オープンな通信プロトコルにより、USB(VCP–仮想COMポート)を介してCANフレームを送受信することが可能です。

ステータス情報の無料PCアプリケーション

100BASE-T1USBインターフェースからステータス情報を読み取るための無料のPCユーティリティを提供しています。アダプターをコンピューターのUSBポートに接続すると、PCユーティリティにインターフェイスのポートステータス、信号品質、およびT1ケーブルテスト結果が表示されます。これは、診断やテストの目的で役立ちます。このユーティリティは、T1ポートのマスター/スレーブ設定を上書きすることもできます。
