車載イーサネット

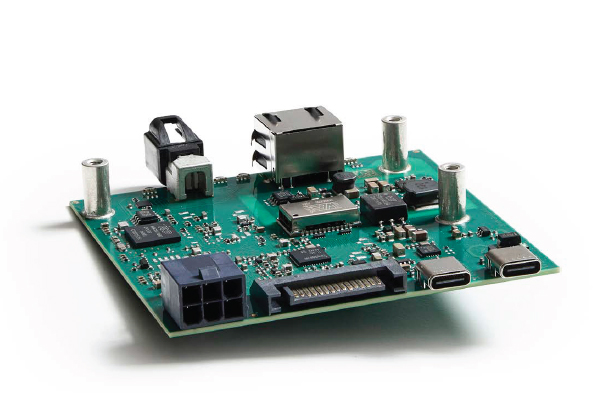

Kvaser Arcus 100/1000BASE-T1 H-MTD
車載イーサネットネットワークへの信頼性の高い接続
Kvaser Arcus 100/1000BASE-T1 H-MTD は、車載ネットワークへのアクセスを簡素化するために設計された高性能車載イーサネットメディアコンバータです。車載イーサネット100/1000BASE-T1と標準イーサネット100/1000BASE-T間の高速、安定、かつ安全な全二重変換を提供し、ラボテスト、車載開発、システム起動ワークフローに最適です。透過的なバックツーバックPHYアーキテクチャにより、開発および検証中のリンクレベルの詳細な情報と物理層の動作の正確な分析が可能になります。
組み込みコンピュータへの簡単な統合向けに設計されており、Kvaser ATX ブラケット for Arcus 100/1000BASE-T1 H-MTD(EAN 73-30130-01811-2) を使用して標準コンピュータにインストールすることもできます。
特徴
• 車両の開発およびテスト中に、データロガーまたはテストPC から車載 Ethernet トラフィックを監視します。
• 車両ネットワークを開発用 PC に接続することで、車載 Ethernet、IP/Ethernet ベースのプロトコルを介してECUをフラッシュします。
• リンク ステータス、速度、信号品質などの PHY 公開パラメータを使用してタスクをデバッグするためのリンクレベルの情報にアクセスします。
• ECUの動作、リンクの堅牢性、プロトコル処理をテストするために細工したイーサネットフレームを送信します。
• MAC層の特性を観察し、無効または予期しないトラフィックに対する耐性をチェックすることで、安全な通信動作を評価します。
• SQI（信号品質指標）、BER（ビットエラー率）、および内蔵ケーブル診断機能を使用してケーブルの整合性を検証し、ショート、オープン、ペアの不一致を検出します。
• ECUが存在しない場合にPCアプリケーションが予想されるリンクアクティビティをエミュレートできるようにすることで、部分的なネットワークのテストをサポートします。
• 初期システム起動時にECUとブートローダ間の初期ブート通信シーケンスをチェックする• USB経由でPHY設定と構成を調整するための直感的なAPIとGUIUSB• サイバーレジリエンス法（CRA）の要件とOpen Allianceの推奨事項を満たすように設計されています
テクニカルデータ
| Dimensions | 81 x 85 x 20 mm |
| Ethernet Channel 1 | 100/1000BASE-T, RJ45 8p8 |
| Ethernet Channel 2 | 100/1000BASE-T1, H-MTD Key Z |
| Operating Temperature | -40 to +85 °C |
| Power input | PoE, USB-C, ATX, SATA |
| Regulatory Compliance | CE, FCC |
| Relative humidity | -40 to +85 °C |
| USB IN | USB 2.0 Type-C |
| USB OUT | USB 2.0 Type-C |
| Weight | 50 g |
テクニカルデータ
| Bit Error Rate Analysis | Yes |
| Cable Tester ( T1 PHY)1 | Yes |
| Packet Generator | Yes |
| Signal Quality Indicator | Yes |
| TC10 Compliance (T1 PHY) | Yes |
1.内蔵ケーブルテスターを使用して、ショート/オープン状態、不一致のペア、不適切なピン配置を検出します。
