Proemion（プロエミオン）
CANインターフェイス
CANview®
・CAN ネットワークへのRS-232 の接続
・高性能、多用途、低価格
・特殊なセンサーモードと統合A/D コンバーター
・高性能、多用途、低価格
・特殊なセンサーモードと統合A/D コンバーター
実績ある品質
デバイスをシリアルRS-232インターフェース経由でCANネットワークに接続する場合、業界では長年に渡りCANview®が使用されてきました。CANとRS-232間の送信は双方向で行われます。特にCANview®は、PCまたはPDAと、設置型やモバイル型のCANネットワークとの接続に役立ちます。CANview®は、PCと組み合わせることで、データロガーやCANモニターとしても機能し、制御機能を自発的に実行できます。センサーモードでデバイスを使用するとセンサーとCANネットワークをRS-232インターフェースで接続できます。電源電圧やCAN信号の静的測定に使用される統合A/Dコンバーターにより、監視や診断機能が強化されます。
カスタマー固有のハードウェア
CANview®は、厳しい環境での用途に対応するため堅牢なアルミニウム筐体を備えています。デバイスには、個別のアダプタまたはCANコネクターから直接電源が供給されます。CAN側とRS-232側は電気的に相互絶縁されています。CAN側には、120オームの内部切り替え可能なバス終端抵抗を接続できます。ハードウェア全体、特に正面のメンブレンやコネクターをカスタマイズできます。
個別の通信速度
付属の標準ファームウェアは、CAN通信速度を自動的に検出します。CAN ビットタイミングレジスターを直接構成すると、通信速度を個別に指定できます。ソフトウェアとファームウェアは、どちらもカスタマーのニーズに適応させることができます。CANview®デバイスの構成は、RM CAN Device Configuratorソフトウェアで行われます。RM CAN Device Monitorソフトウェアでは、CANメッセージの表示と送信、およびCANopen®機能の実行が可能です(「ソフトウェア」を参照)。新しいファームウェアをインストールするためのフラッシュツールが製品に付属しています。
仕様

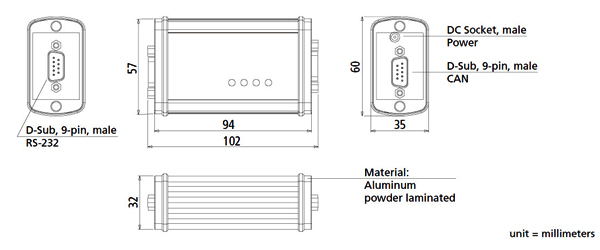

| Views | |
 |
|
| Mechanical Data | |
| Dimensions width/heigth/depth[mm] | |
| Degree of protection | |
| Temperature range | |
| Weight | |
| Electrical Data | |
| DC power supply | |
| Power input @ 24 V | |
| Program flash memory | |
| EEPROM memory | |
| SRAM memory | |
| LED indicators | |
| Interfaces/ Protocols | |
| CAN | |
| RS-232 | |
| Layer 2 | |
| CANopen®, J1939, CAN kingdom, DeviceNet, customized | |
| Software | |
| RM CAN Device Monitor | |
| RM CAN Device Monitor Pro CANopen® | |
| RM CAN Device Configuator | |
| Accessories/Product number | |
| CANview® | |
| CAN cable D-Sub 9-pin female/female | |
| Power supply EU 2 | |
| Power supply UK 2 | |
| Power supply USA 2 | |
| Mounting clamp 600/800 90° | |
| Mounting clamp 600 | |
| Wall-mounting set | |
| Certifications | |
| CANview® | |
