アプリケーション

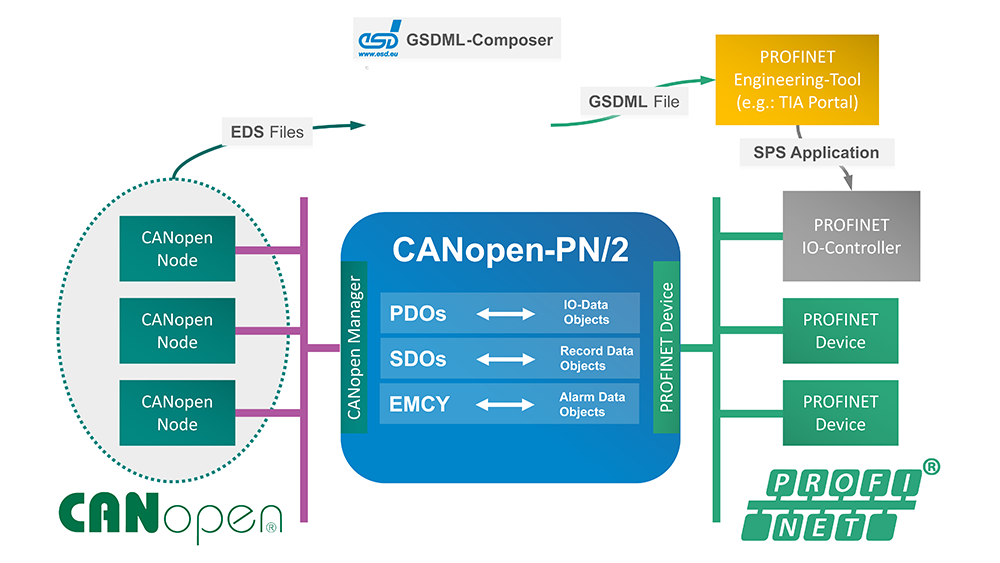

CANopen-PN/2は、CANopen®モジュールをSIMATIC-S7などのCANopen®(CiA301)アプリケーションに接続します。ゲートウェイには、最大126のCANopen®ノードを接続できます。

物理インターフェイス

ISO11898-2互換のCANインターフェースにより、最大10kBit/sのデータ転送速度から最大1MBit/sまで伝送できます。100BASE-TXPROFINET®IOインターフェースは IEEE802.3と互換性があり、100MBit/sのデータ転送速度を提供します。PROFINET®IOインターフェースとCANopen®インターフェースはどちらも、回路の他の部分から電気的に絶縁されています。

簡単な構成と広範なデバッグオプション

このモジュールは、GSDMLComposerを介して PROFINET®IO設定ツールとして設定できます。
WindowsPC上のCANバスのライブビューは、無料のCANrealツールを備えた統合USBインターフェースを介して可能です。これにより、構成エラーを簡単かつ迅速に見つけることができます。さらに、CANバスの利用状況に関するCAN統計データをCANrealまたはPLCで直接表示することも可能です。
