Gateway
CAN-EtherCAT/2
EtherCAT®をCAN FDおよびCAN CCに接続するためのゲートウェイ
EtherCATから CAN FD へのゲートウェイをスタンドアロンのモジュールソリューション
•EtherCATとCAN FDのシームレスな接続
•ゲートウェイでCANメッセージを内部的にフィルタリングすることでデータ負荷を削減
•RXおよびTXメッセージキューを使用したEtherCATとCAN間の異なるタイミングのバランス調整
•ガルバニック絶縁されたCANインターフェースによる堅牢な使用
•CAN classic(CAN CC)のみのバリエーションとしても利用可能
•実績のあるCAN-EtherCATのさらなる開発
ユーザーフレンドリーな構成
•EtherCATMainDeviceおよび標準のEtherCAT設定ツール(esd EtherCATWorkbenchなど)による簡単な設定
•ETG.5001に準拠したEtherCATサブデバイス機能(CANインターフェース -モジュールプロファイルNo.5000)
EtherCATネットワーク拡張
•Ethernet-over-EtherCAT(EoE)サポートによるイーサネットデバイスのEtherCATへの接続
•最適化されたコンポーネントの選択により、高速ブート時間(<1秒)と低消費電力(<2W)
esd社はEtherCAT Technology Group (ETG)のメンバーです。

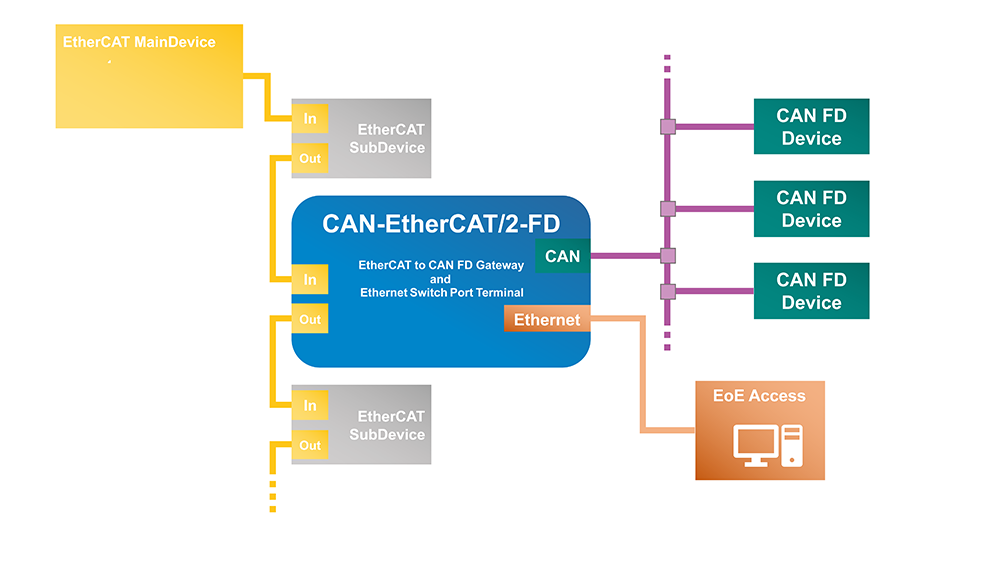

EtherCATとCANのリンク
•CAN-EtherCAT/2-FD ゲートウェイは、ISO 11898-1 に準拠した CAN FD 実装をサポートし、CAN FD モジュールとリアルタイム EtherCATネットワーク間のシームレスな接続を提供します。この機能により、CAN FDデバイス(CAN CCを含む)をEtherCATベースのオートメーションシステムに統合し、異なるネットワーク間でのリアルタイム通信と相互運用性を確保できます。
EtherCAT規格に準拠
このゲートウェイは、ETG.5001(CANインターフェース -モジュールプロファイルNo.5000)に完全に準拠したEtherCATSubDevice機能で動作し、EtherCATネットワークへの標準化された効率的な統合を保証します。デバイスのファームウェアは、FoE経由で更新できます。
Ethernet-over-EtherCAT(EoE)のサポート
さらに、このモジュールは、Ethernet-over-EtherCAT(EoE)プロトコルを使用してイーサネットスイッチポートとして構成できます。これにより、EtherCATネットワークを標準のイーサネットデバイスを含むように拡張し、ネットワークの柔軟性と機能を向上させることができます。
物理インターフェイス
CAN(ISO 11898-2)互換インターフェースにより、CAN CCでは10 kBit/sから最大1 MBit/s、CAN FDでは最大8 Mbit/sのデータ転送速度が可能です。CAN FDインターフェースは、プッシュインスプリング接続のプラグ式5ピンPCB端子台またはInRailBusを介して接続できます。100BASE-TX EtherCATインターフェースはIEEE 802.3と互換性があり、100 Mbit/sで動作します。EtherCATとCANインターフェースは電気的に絶縁されています。
製品リスト
C.2932.02 CAN-EtherCAT/2
C.2932.62 CAN-EtherCAT/2-FD
